Contactar AsesorPlotters de corte Graphtec CE8000 Series
La serie de plotter Graphtec CE8000 es la solución perfecta para quienes buscan aumentar la producción con mayor eficiencia para gráficos de señalización, gráficos de impresión y corte, productos de consumo y embalaje, mercados automotrices y muchos más. La rigidez se ha mejorado en comparación con el modelo anterior CE7000, en el que también se ha mejorado la calidad de alimentación y corte. La red LAN inalámbrica está disponible recientemente para mejorar la comodidad y la flexibilidad. El sistema avanzado de detección de marcas de registro (ARMS) está instalado en la CE7000.
ARMS es la abreviatura de Advanced Registration Mark Sensing system
Utiliza sensores para detectar marcas de registro y realiza la ALINEACIÓN DE EJES. Permite mejorar significativamente la productividad en las aplicaciones de Impresión y Corte que realizan calcomanías o adhesivos.

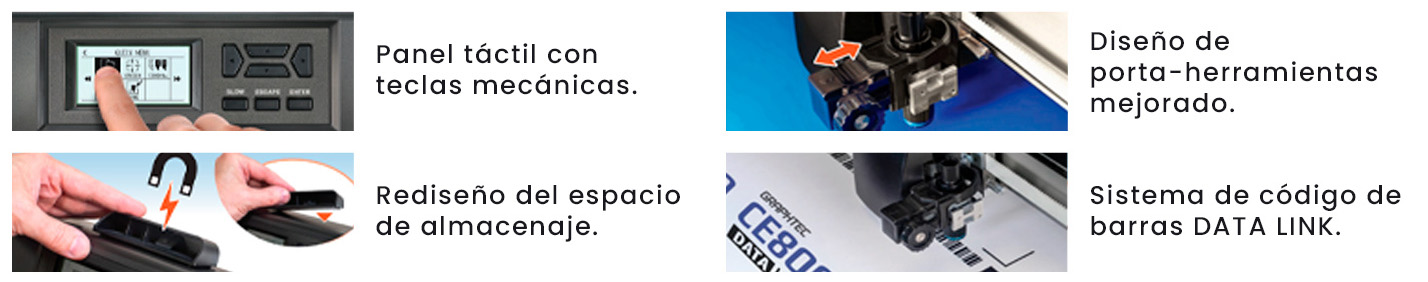

| Función de enlace de datos (gestión de datos de códigos de barras/corte continuo) Al leer el código de barras original de Graphtec, el equipo de corte CE8000 detecta automáticamente los datos vinculados desde la PC o la memoria flash USB. Esta función está disponible independientemente de la impresora o el software RIP que se utilice. |
| Salida de datos a través de memoria flash USB sin PC. Cuando los datos de corte diseñados con Cutting Master 5 o ~Rhlec Studio 2 se guardan en una memoria flash USB, se pueden enviar directamente al plotter de corte conectándolo. Este flujo de trabajo simplificado permite a los usuarios trabajar sin una computadora. |
Capacidad de corte por perforación |
|---|
|
Mesa de transporte de hojas (OPH-A45). Para cortar soportes de hojas, ofrecemos como elemento opcional la mesa de soporte de hojas. Se puede acoplar a la CE8000- 40/60. |
Tabla de Características

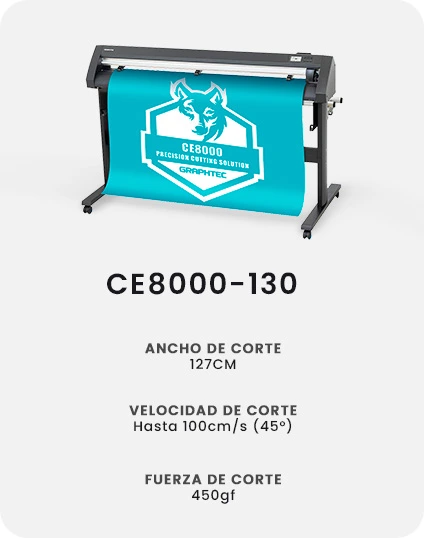

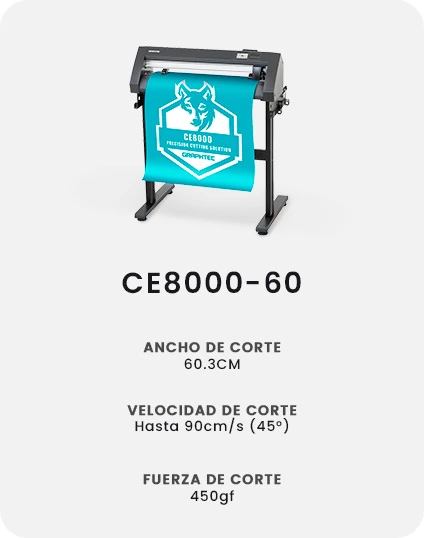

| Modelo | CE8000-40 | CE8000-60 | CE8000-130 | |
|---|---|---|---|---|
| Tipo de cortador | Tipo de laminación de grano | |||
| Sistema de accionamiento | Servoaccionamiento digital | |||
| Área de corte máxima (An x L) (*1) | 375 mm × 50 mm | 603 mm × 50 m | 1270 mm × 50 m | |
|
Área de corte de precisión garantizada (An x L) al utilizar la cesta | 355 mm × 2 m |
583 mm × 2 m (583 mm × 5 m) |
1250 mm × 2 m (1250 mm × 5 m) | |
| Ancho de medios montables | Mín. | 50 mm | 50 mm | 85 mm |
| Máx. | 484 mm (19 pulgadas) | 712 mm (28 pulgadas) | 1372 mm (54 pulgadas) | |
Peso de rollo de material montable | 5 kilos | 9 kilos | 17 kilos | |
| Número de rodillos de empuje | 2 | 3 | ||
| Velocidad máxima de corte | 90 cm/s (dirección 45°) | 100 cm/s (dirección 45°) | ||
| Aceleración máxima | 21,2 m/s2 ( dirección 45°) | 14,1 m/s2 ( dirección 45°) | ||
| Fuerza de corte | 4.41 N (450 gf) | |||
| Tamaño mínimo de carácter | Alfanumérico: aprox. 5 mm (varía según la fuente y el medio) | |||
| Tamaño del paso mecánico | 0,005 mm | |||
| Tamaño de paso programable |
GP-GL: 0,1 / 0,05 / 0,025 / 0,01 mm HP-GLTM ( *2): 0,025 mm | |||
| Repetibilidad | Máx. 001 mm en trazado de hasta 2 m (excluida la expansión y contracción del medio) | |||
| Número de herramientas instalables | 1 | |||
| Tipos de cuchillas | Superacero | |||
| Tipos de bolígrafos | Bolígrafo con punta de fibra a base de agua y de aceite | |||
| Tipos de medios |
Grosor máximo de 0.25 mm Película de marcado (PVC/fluorescente/reflectante) *No se admiten láminas reflectantes de alta intensidad | |||
| Interfaz | USB 2.0 (velocidad máxima), LAN inalámbrica IEEE 802.11b/g/n, Etdernet 10 BASE-T/100BASE-TX (*3) | |||
| Memoria intermedia | 2 MB | |||
| Conjuntos de comandos | GP-GL / HP-GL™ (Configuración por comando o detección automática) | |||
| Pantalla LCD | Panel táctil (240 × 128 puntos) | |||
| Fuente de poder | CA 100-120 V, CA 200-240 V, 50/60 Hz (conmutación automática) | |||
| Consumo de energía | Máx. 140 W | |||
| Entorno operativo | 10 – 35 ℃, 35 – 75 % de humedad relativa (sin condensación) | |||
| Entorno de precisión garantizada | 16 – 32 ℃, 35 – 70 % de humedad relativa (sin condensación) | |||
|
Dimensiones externas (An x P x Al) incluido el soporte | 677 x 289 x 266 mm | 903 × 582 × 1076 mm | 1644 × 811 × 1076 mm | |
| Software compatible (*3) | Controlador de Windows para Graphtec Studio 2, Cutting Master 5 | |||
